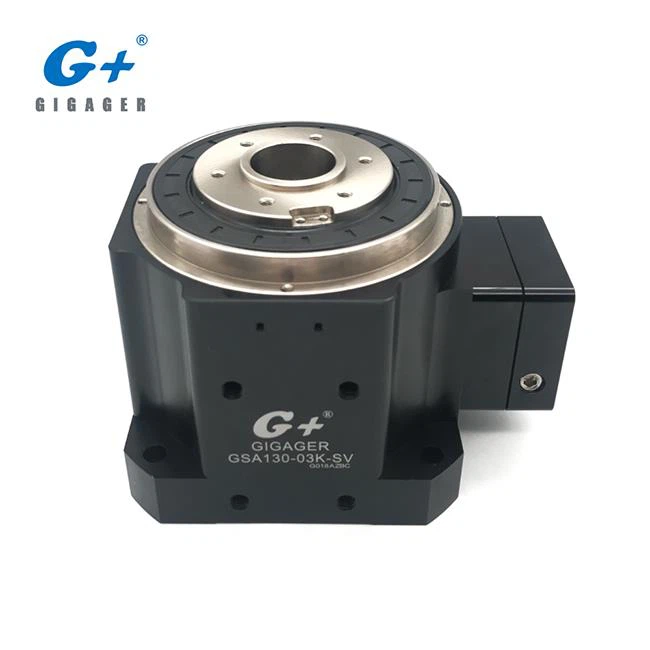

Acesta este modelul cu unghi drept de transmisie, cu numărul de model GSA130-03K-SV cu raportul de transmisie de 1: 3, dimensiunea mesei 130mm pentru servomotor. Ar putea fi echipat cu cutie de viteze din angrenaj drept sau reductor planetar pentru a crește raportul de transmisie. GIGAGER Transmisie Angulară Dreapta Masa Rotary Hollow beneficiază de avantajele servomotorului, indexatorului și motorului DD, făcând indexarea la orice unghi și performanță ridicată. Este o alternativă ideală pentru motorul DD și indexatorul cam.
1. Specificație pentru miez rotativ gol GSA130-03K-SV
Parametru | ||
Tipul motorului | Marcă 200-400W SV Motor | |
Turația admisă | nm | 40 |
Viteza de intrare permisă | rpm | 2500 |
Sarcina axială admisă | N | 2500 |
repetabilitatea | sec | ± 5 (0,001 °) |
Platforma planeității | mm | ± 0,005 |
backlash | min | ≦ 1 |
Greutate | kg | 6.5 |
Parametrul motorului | ||
Marca | Cod | Model |
Fuji | F | GYS 201D5 |
Mitsubishi | M | HF-KFS-23/43 |
Panasonic | P | MSMD-022/042 |
SANYO | S | Q1AA06020D |
Yaskawa | Y | SGMAH-02 / 04A |
oriental | O | DX220 / 240 |
deltă | T | ECMA-C30602 / 04 |
* Servomotorul este configurat de client. Modelul de mai sus este doar pentru referință
2. Care este masa de rotație cu unghi drept?
3. Care sunt caracteristicile produsului pentru tabelul rotativ gol de transmisie cu unghi drept?
4. Configurarea sistemului de masă rotativă tubulară cu transmisie pe unghi drept
5. Cât de multe modele sunt disponibile?
Pentru mai multe detalii, consultați catalogul atașat. (descărcați fișierul PDF în această pagină)
6. Cum să obțineți o ieșire mai mare a raportului de viteză?
Combinație de transmisie cu unghi drept Tabel rotativ gol cu reductor planetar
Combinație de masă rotundă cu unghi drept și cu reductor de unghi drept
7. Ce tip de dispozitiv ar putea utiliza o masă rotativă goală cu transmisie pe unghi drept?
Pentru mai multe videoclipuri, vă rugăm să faceți clic pe GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. Cum să selectați modelul potrivit pentru dispozitivul meu?
Pentru mai multe informații despre selectarea modelului de servomotor rotativ, consultați paginile de selectare a modelului din catalog.
9. Cum se instalează motorul servomotorului la masă rotativă goală cu transmisie pe unghi drept?
Consultați catalogul sau contactați vânzările noastre tehnice.
10. De ce să alegeți GIGAGER?
11. Întrebări frecvente
12. Terminologia actuatorului rotativ gol
Tipul motorului | Motor tip adaptor rotativ tip adaptor |
Servomotor rotativ | Tipul rulmentului folosit pentru actuatorul rotativ. |
Turația admisă | Pragurile de rezistență mecanică ale mecanismului de reducere a vitezei, inclusiv cuplul de accelerație și inerția de sarcină, trebuie utilizate în acest interval de cuplu admis. |
Viteza admisă | Viteza de suprafață a mesei permisă de rezistența mecanică a mecanismului de reducere a vitezei. |
Moment de inerție | Suma valorilor Momentului de inerție al rotorului motorului + inerția mecanismului de decelerare a servomotorului rotativ. |
Sarcina axială admisă | Valoarea admisă a sarcinii axiale aplicată pe axa platformei rotative. |
Momentul admis de încărcare inerțială | Sarcina este aplicată într-o poziție care se abate de la centrul platformei rotative, astfel încât forța de înclinare a platformei rotative să aibă loc atunci când centrul excentricității x sarcina este calculată ca valoare admisă a sarcinii momentului de inerție. |
Precizie de poziționare | Eroarea dintre unghiul teoretic de rotație și unghiul real de rotație atunci când platforma rotativă este poziționată în orice punct cu 360 °. |
Acuratețe de poziționare repetată | Indică valoarea de eroare generată atunci când aceeași poziție este poziționată în mod repetat din aceeași direcție. |
Platforma planeității | Amplitudinea de lucru a suprafeței mesei. |
Platforma concentrată | Valoarea erorii de concentrare a diametrului interior și exterior al platformei rotative fără sarcină. |
Viteza de intrare permisă | Viteza de intrare admisibilă a rezistenței mecanice a structurii reductorului. |
backlash | Se referă la decalajul platformei rotative după fixarea arborelui motorului. |
Torque distructivă | Când reductorul este supus acestui cuplu, structura va fi distrusă. |
Precizia duratei de viață | Durată de viață proiectată care menține precizia în condiții normale de utilizare a reductorului. |
Ingress Protection | Pentru structura de protecție a mașinilor bazată pe IEC529 și EN60034-5 (= IEC60034-5), poate fi clasificată în funcție de gradul de rezistență la praf și impermeabilitate. |
