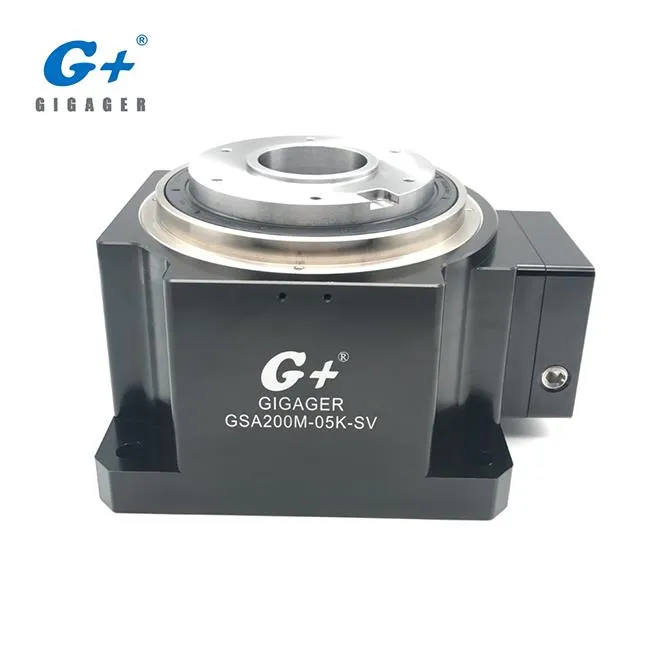

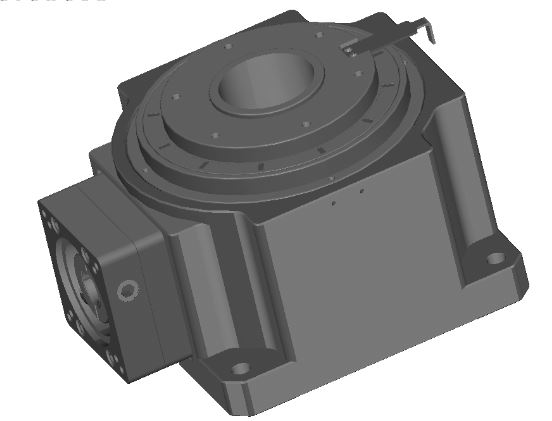

Acesta este modelul GSA200-05K-SV de masă rotativă cu unghi drept de precizie, cu raportul de transmisie de 1: 5, dimensiunea mesei de 200 mm pentru servomotor. Tabelul Rotary Right Angle de precizie face ca cablajul și conductele să fie mai convenabile și mai simple, iar avantajele acestei caracteristici sunt deosebit de importante în cazul instalațiilor complicate de cabluri și conducte. Cu corpul său de înaltă rezistență, poate suporta o încărcătură axială mai mare decât o masă rotativă holoasă până la 5000N.

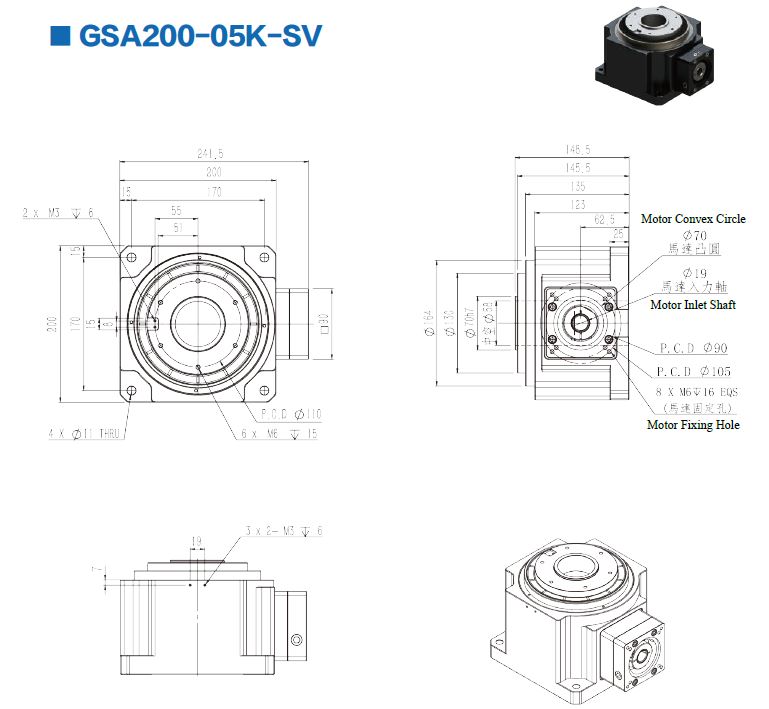

1. Specificarea mesei rotative cu unghi drept de precizie GSA200-05K-SV
Parametru | ||
Tipul motorului | Marcă 750W SV Motor | |
Turația admisă | nm | 80 |
Viteza de intrare permisă | rpm | 2000 |
Sarcina axială admisă | N | 5000 |
repetabilitatea | sec | ± 5 (0,001 °) |
Platforma planeității | mm | ± 0,005 |
backlash | min | ≦ 1 |
Greutate | kg | 18 |
Parametrul motorului | ||
Marca | Cod | Model |
Fuji | F | GYS 751D5 |
Mitsubishi | M | HF-KFS-73 |
Panasonic | P | MSMD082G1U |
SANYO | S | Q1AA07075D |
Yaskawa | Y | SGMAH-08A |
oriental | O | DX475 |
deltă | T | ECMA-C30807 |
* Servomotorul este configurat de client. Modelul de mai sus este doar pentru referință

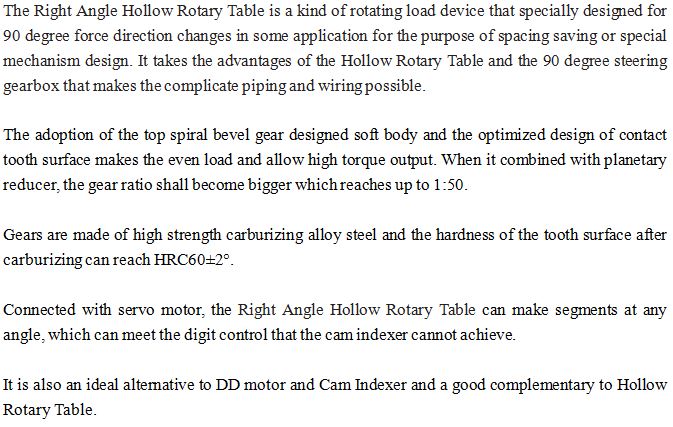

2. Care este masa rotativă a unghiului drept de precizie?

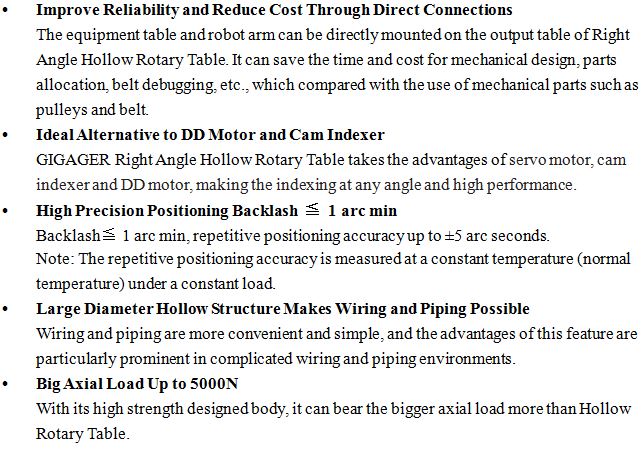

3. Care sunt caracteristicile produsului din tabelul rotativ de precizie în unghi drept?

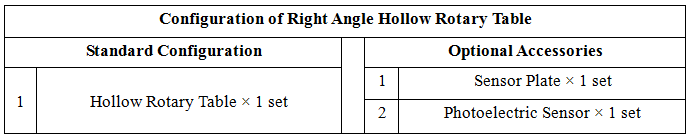

4. Configurarea sistemului de masă rotativă cu unghi drept de precizie
5. Cât de multe modele sunt disponibile?
Pentru mai multe detalii, consultați catalogul atașat. (descărcați fișierul PDF în această pagină)

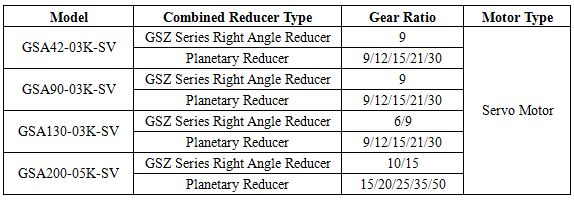

6. Cum să obțineți o ieșire mai mare a raportului de viteză?

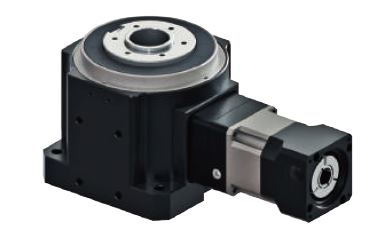

Combinație de masă rotativă cu unghi drept de precizie cu reductor planetar
Combinație de masă rotativă cu unghi drept de precizie cu reductor de unghi drept

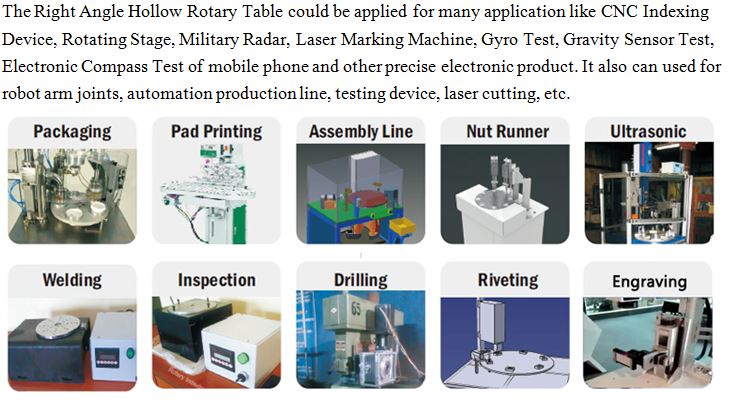

7. Ce tip de dispozitiv ar putea utiliza masă rotativă de unghi drept de precizie?
Pentru mai multe videoclipuri, vă rugăm să faceți clic pe GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

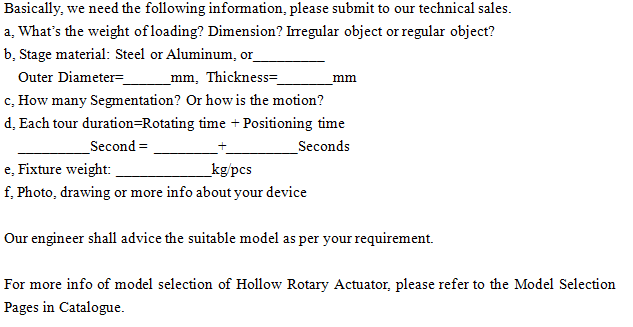

8. Cum să selectați modelul potrivit pentru dispozitivul meu?
Pentru mai multe informații despre selectarea modelului de servomotor rotativ, consultați paginile de selectare a modelului din catalog.
9. Cum se instalează servomotorul la o masă rotativă de precizie în unghi drept?
Consultați catalogul sau contactați vânzările noastre tehnice.
10. De ce să alegeți GIGAGER?

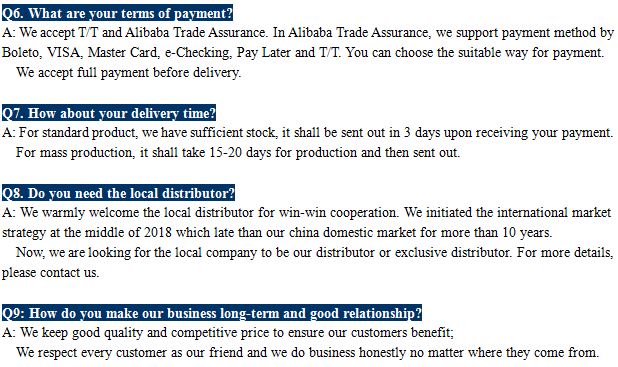

11. Întrebări frecvente
Nota 1: Unitatea de schimb de cuplu
Unitatea de cuplu | 1 Nm | 1 N.cm | 1 kgf.m | 1 kgf.cm | 1 lbf.ft | 1 lbf.in |
1 Nm | 1 | 102 | 0.10197 | 10.197 | 0.7376 | 8.8509 |
1 N.cm | 10-2 | 1 | 1.0197 × 10-3 | 0.10197 | 7.376 × 10-3 | 8.8509 × 10-2 |
1 kgf.m | 9.8066 | 980.665 | 1 | 102 | 7.233 | 86.79 |
1 kgf.cm | 9.8066 × 10-2 | 9.8066 | 10-2 | 1 | 7.233 × 10-2 | 0.8680 |
1 lbf.ft | 1.356 | 1,356 x 102 | 0.1383 | 13.83 | 1 | 12 |
1 lbf.in | 0.113 | 11.3 | 1.152 × 10-2 | 1.152 | 8.333 × 10-2 | 1 |
Nota 2: Unități de unghi
Unități unghiulare | Valoare | Simbol | stenografie |
grad | 1/360 Cerc | ° | deg |
Arc minute | 1/60 grad | '(număr prim) | arcmin, amin, MOA |
Arc-a doua | 1/60 arcmin | "(Număr dublu prime) | arcsec |
1/1000 Arc Second | 1/1000 arcsec | mas |
