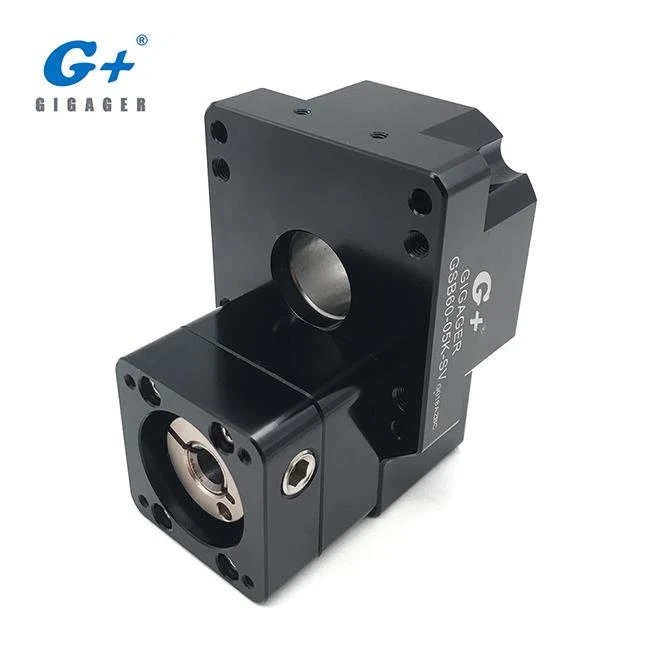

Acesta este modelul Masa Rotary Hollow GSB60-05K-SV cu dimensiunile tablei de 60 mm raportul de transmisie 1: 5 pentru servomotor. GIGAGER Masa Rotary Hollow, numită și Stage Rotary Hollow, care sunt proiectate special pentru cutia de viteze servomotor pentru aplicații de control al mișcării. Beneficiază de flexibilitatea servomotorului, oferind designerilor o mai mare libertate de design mecanic.
1. Specificația modelului GSB60-05K-SV
Parametru | ||
Tipul motorului | Marcă 50-100W SV Motor | |
Platformă rulment rotativă | Rulmenți cu role conice | |
Turația admisă | nm | 5.3 |
Viteza admisă | rpm | 350 (suprafața mesei) |
Raport de transmisie | 1: 5 | |
Moment de inerție | kg.m2 | 2330 × 10-7 |
Sarcina axială admisă | N | 100 |
Momentul admis de încărcare inerțială | nm | 5 |
Precizie de poziționare | min | ≦ 1 |
repetabilitatea | sec | ± 5 (0,001 °) |
Platforma planeității | mm | ± 0,005 |
Platforma concentrată | mm | ± 0.01 |
Ingress Protection | IP | 40 |
Precizia duratei de viață | H | 20000 |
Greutate | kg | 1 |
Parametrul motorului | ||
Marca | Cod | Model |
Fuji | F | GYS 500/101 |
Mitsubishi | M | HF-KFS-13 |
Panasonic | P | MSMD-5AZ / 01G |
SANYO | S | Q1AA04010D |
Yaskawa | Y | SGMAH-01 |
oriental | O | DX010 |
deltă | T | ECMA-C30401 |
* Servomotorul este configurat de client. Modelul de mai sus este doar pentru referință
2. Ce este Masa Rotary Hollow?
3. Care sunt caracteristicile produsului pentru masa rotundă tip SV?
4. Configurarea sistemului de masă rotundă tip SV
5. Cât de multe modele SV sunt disponibile?
6. Cum să obțineți o ieșire mai mare a raportului de viteză?
Combinație de masă rotundă cu reductor planetar
Combinație de masă rotundă cu reductor cu unghi drept
7. Ce tip de dispozitiv ar putea utiliza servomotorul rotativ gol?
Legătură video demo:
A. Demo pentru testul Gyro https://youtu.be/PwKiObIMXRM
b. Demo pentru Axa 4 sau Axa 5 https://youtu.be/L9gheXQ6zLc
Pentru mai multe videoclipuri, vă rugăm să faceți clic pe GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. Cum să selectați modelul potrivit pentru dispozitivul meu?
Pentru mai multe informații despre selectarea modelului de servomotor rotativ, consultați paginile de selectare a modelului din catalog.
9. Cum se instalează servomotorul pe o masă rotativă în gol?
Consultați catalogul sau contactați vânzările noastre tehnice.
10. De ce să alegeți GIGAGER?
11. Întrebări frecvente
12. Cunoștințe înrudite
Oferind o funcționare precisă la un punct de preț economic al producătorului, cele mai recente actuatoare rotunde GIGAGER sunt disponibile în cinci dimensiuni: 60, 85, 100, 130, 200mm. Sunt disponibile un set de senzori opțional și module de comandă. Fiecare dintre servomotoarele rotative cu miez tubular sunt disponibile fie cu motorul pas cu pas integrat, fie cu servomotorul integrat. Miezul gol al GSN200 atinge 100 mm. Montate în orice poziție, aceste servomotoare rotative sunt adecvate pentru a fi utilizate în fabricarea, inspecția, poziționarea, cercetarea, urmărirea și aplicațiile medicale.
Ce este Zero Backlash?
Zgomotul zero este un termen important în industria de transmisie de precizie. Atunci când cuplajul se rotește în direcția înainte, dacă direcția de rotație este modificată brusc, dacă există un spațiu între corpul elastic intermediar al cuplajului, va exista un fenomen instantaneu fără încărcătură, care va cauza pierderea cuplului de transmisie și controlul preciziei. Multe efecte adverse, cum ar fi transmisia de precizie, ar trebui evitate.
Pentru a obține un efect de transmisie foarte precis, capul de indexare folosit adesea de către lucrătorii de strungărie nu este corect dacă transmisia fără transmisie nu este utilizată. Principiul său de precizie este prelucrarea cu precizie ridicată și asamblarea cu precizie ridicată, asigurând că contactul dintre suprafața dinților angrenajului este proiectat într-o stare de alunecare, în care distanța dintre centrul de angrenaje este baza celei mai precise poziționări.
Stadiul rotativ gol
Masa rotativă cilindrică este acționată de un motor pentru a automatiza reglarea unghiului. Transmisia transmisiei finalizată fără limită de reglare a unghiului. Proiectarea cu precizie a axului asigură o precizie ridicată și o capacitate mare de rulment; motoarele pas cu pas și cele de transmisie sunt conectate prin cuplaje elastice de înaltă calitate importate pentru a elimina erorile de formă și de prelucrare a formei. Scara inelului exterior al mesei rotative este intuitivă; interfața standard este convenabilă pentru transmiterea semnalului; configurația manuală a roții manuale poate fi controlată manual. Motor servomotor opțional sau motor pas cu pas.
Platforma rotativă a arborelui tubular poate înlocui motorul DD și splitterul, echilibrul dintre cele două, reducerea semnificativă a costurilor, revoluționarea produsului nou, repetarea preciziei de poziționare ≤ 5 secunde, motorul este ușor de pregătit, sarcina este stabilă, poate fi adaptată cu servomotor AC sau Motorul pas cu pas poate fi împărțit în orice unghi pentru a respecta controlul digital pe care separatorul nu îl poate atinge, iar precizia de poziționare este comparabilă cu motorul DD.
Poate fi utilizat în masa rotativă a transformării automate a liniei de producție, mandrina rotativă în mașina de marcare sau gravare cu laser, arborele rotativ din mecanismul de aliniere a preciziei și articulația manipulatorului de lumină.
