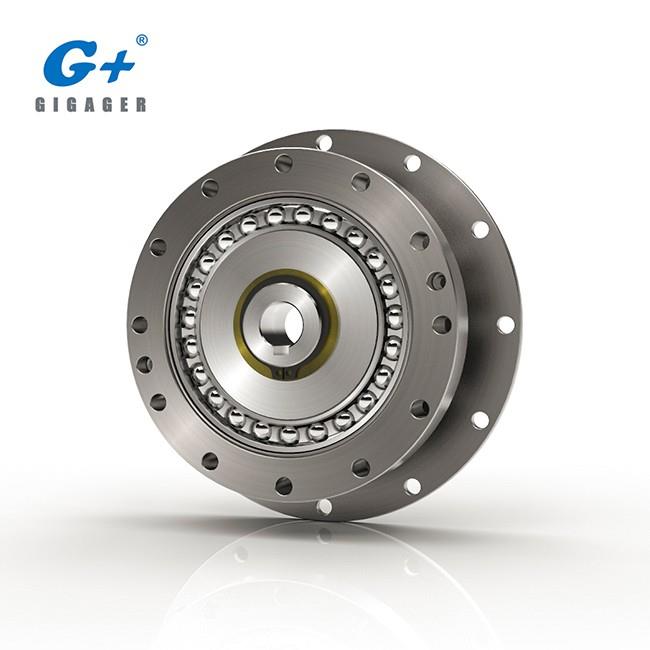

Setul de transmisie G + SHF 14 din seria componentelor prezintă o suprafață de montare asemănătoare orificiului și o gaură mare de trecere. Disponibil în 4 rapoarte de reducere 30: 1 până la 100: 1, SHF oferă momente de vârf de 9 până la 54 N • m. Compus din doar 3 piese simple (flexspline, generator de val și spline circular), seria SHF a fost proiectată pentru integrarea directă în mașini și echipamente.
1, Număr model
Serie | mărimea | Raport | Tip |
SHF | 14 | 30/50/80/100 | 2A-R |
2, date tehnice
Număr model de viteză | SHF-14-xx-2A-R | ||
Gear Performance Data | |||
Număr de serie | Raport | Limita pentru cuplul de vârf repetat | Limita pentru cuplul momentului maxim |
SHF-14-30-2A-R | 30 | 9 | 17 |
SHF-14-50-2A-R | 50 | 18 | 35 |
SHF-14-80-2A-R | 80 | 23 | 47 |
SHF-14-100-2A-R | 100 | 28 | 54 |
3, desen
