Aruncarea armonică

Ca producător de arbori profesioniști, cutia de viteze arginică GIGAGER este utilizată pe scară largă în îmbinări robot cu caracteristici de design compact, greutate redusă, cuplu mare, calitate bună și preț competitiv. GIGAGER oferă o gamă completă de reduceri armonice de înaltă performanță, care se potrivește cu cutiile de viteze armonice japoneze și americane. Acestea sunt reductorii de viteză armonici alternativi perfecți pentru bugetul dvs. limitat.

1. Ce este Reducerul Drive Harmonic?

Transmisia transmisiei armonice a fost inventată de inventatorul american CWMusser în 1955. Este un nou tip de transmisie care utilizează deformarea elastică a elementului de lucru flexibil în mișcarea sau transmisia de putere. Se rupe prin transmisia mecanică folosind elemente rigide. Modelul mecanismului utilizează un element flexibil pentru a obține o transmisie mecanică, rezultând o gamă de caracteristici speciale care sunt greu de realizat cu alte transmisii. Procesul de deformare al elementului flexibil intermediar este în principiu o armonică simetrică. În plus față de fosta Uniune Sovietică se referă la acest tip de transmisie, cum ar fi unitatea de undă sau unitatea cu roți flexibile, Statele Unite, Marea Britanie, Germania, Japonia și alte țări se numesc transmisie armonică.

2. Care sunt caracteristicile produsului GIGAGER Harmonic Drive?

• Rezistența ridicată a flexspring-ului face ca GIGAGER să utilizeze o durată lungă de viață a dispozitivului de antrenare armonică.

• Capacitatea mare a cuplului face ca transmisia armonică GIGAGER să fie remarcabilă.

• Redresarea redusă a dispozitivelor armonice care îndeplinesc cerințele aplicațiilor de precizie.

• Rigiditatea ridicată a direcției armonice GIGAGER satisface cel mai mult punctul bun utilizatorilor noștri.

• Ieșirea de înaltă eficiență face ca aplicația robotului utilizator să funcționeze fără probleme.

• Designul ultra-plat permite ca cutia de viteze armonică GIGAGER să îndeplinească cerința de economisire a spațiului de utilizare a aplicațiilor robotului.

• Cutii de viteze armonice cu arbore tubular sunt disponibile pentru diferite nevoi ale utilizatorilor.

• Performanța la costuri ridicate face ca reducerile de viteză armonice alternative să fie perfecte pentru bugetul dvs. limitat

3. Configurarea sistemului pentru cutia de viteze SV Harmonic Drive

Unitate Harmonic compusă din trei părți principale, Circular Spline, Flexspline și Generator de valuri.

Componentă a dispozitivului Harmonic Drive
Generator de valuri	Generatorul de valuri este un rulment cu bile subțiri, montat pe un butuc eliptic. Acesta servește ca un convertizor de cuplu de înaltă eficiență și este, în general, montat pe arborele de intrare sau motor.
Flexspline	Este o ceașcă cilindrică subțire, rigidă, cu dinți exteriori, pe capătul deschis al cupei. Se potrivește cu generatorul de valuri și își ia forma eliptică. Flexspline este în general utilizat ca ieșire a uneltei.
Spline circulară	Are două dinți mai mult decât Flexspline și este în general montat pe o carcasă.

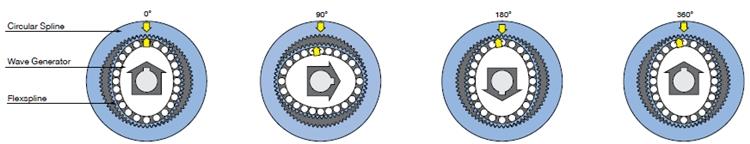

4. Cum funcționează Cutia de viteze armonică?

Principiul reducerii angrenajelor GIGAGER este de a folosi mișcarea relativă a Flexspline, Circular Spline și generator de valuri, în principal deformarea elastică controlabilă a flexspline pentru a realiza mișcarea și transmisia de putere. Cama eliptică din generatorul de valuri se rotește în roata flexibilă pentru a deforma flexiunea. Atunci când dinții Flexspline și dinții circulari Spline intră și se înțepesc unul cu celălalt care se află la capetele axei longitudinale a camei eliptice a generatorului de undă, dinții Flexspline la capetele axei scurte sunt decuplate de dinții din oțel. Pentru dinții dintre axa longitudinală și axa scurtă a generatorului de unde, starea semi-angajată care intră treptat în angrenare de-a lungul diferitelor secțiuni ale celor două etape ale Flexspline și Circular Spline este numită mușcătura. Se află într-o stare de retragere treptată de la angajare, care se numește dezangajare. Când generatorul de unde se rotește în mod continuu, flexspina este deformată în mod constant, astfel încât dinții celor două roți își schimbă în mod constant starea inițială de lucru în timpul celor patru mișcări de mișcare, mușcare, cuplare și dezactivare, generând o mișcare dentară uluitoare și realizând transmisia mișcării de la generator de valuri la flexspline.

5. Cât de multe modele sunt disponibile?

Serie	Tip	spec	Raport de transmisie
SHF	Gol (Standard) T (plat) H (Hollow) S (Arbore)	14	30	50	80	100	-	-
		17	30	50	80	100	-	-
		20	30	50	80	100	120	-
		25	30	50	80	100	120	160
		32	50	80	100	120	-	-
CSF	Gol (Standard) T (plat)	14	30	50	80	100	-	-
		17	30	50	80	100	-	-
		20	30	50	80	100	120	-
		25	30	50	80	100	120	160
		32	50	80	100	120	-	-
SHD	H (Hollow)	14	50	100	-	-	-	-
SHD		17	50	100	-	-	-	-
CSD		17	50	100	-	-	-	-
CSD		20	50	100	120	-	-	-

Pentru mai multe detalii, consultați catalogul atașat. (descărcați fișierul PDF în această pagină)

Compararea fotografiilor cu dispozitivul GIGAGER Harmonic Drive Reducer

Nu.	Model	Fotografie
1	SHF-14 SHF-17 SHF-20 SHF-25 SHF-32
2	SHF-T-14 SHF-T-17 SHF-T-20 SHF-T-25 SHF-T-32
3	SHF-H-14 SHF-H-17 SHF-H-20 SHF-H-25 SHF-H-32
4	SHF-S-14 SHF-S-17 SHF-S-20 SHF-S-25 SHF-S-32
5	CSF-14 CSF-17 CSF-20 CSF-25 CSF-32
6	CSF-T-14 CSF-T-17 CSF-T-20 CSF-T-25 CSF-T-32
7	SHD-H-14 SHD-H-17 SHD-H-20
8	CSD-H-14 CSD-H-17 CSD-H-20
